Ізолон: лазерна різка та виготовлення деталей на замовлення

Ізолон — легкий еластичний спінений полімерний матеріал, який використовується для тепло- та звукоізоляції, ущільнювальних елементів, прокладок, захисних вставок, упаковки, декоративних виробів та технічних деталей.

Під назвою «ізолон» найчастіше мають на увазі спінений поліетилен різних марок і типів. Матеріал може відрізнятися за структурою, щільністю, товщиною, ступенем зшивання, кольором, поверхневим покриттям та призначенням.

Компанія Frezer & Lazer виконує лазерну різку відповідних видів ізолону за кресленнями та векторними файлами. CO₂-лазер дозволяє виготовляти прокладки, кільця, вставки, підкладки, елементи упаковки, декоративні деталі та фігурні заготовки без необхідності виготовлення окремого вирубного штампа.

Для нового матеріалу рекомендується тестова різка, оскільки різні марки спіненого поліетилену можуть по-різному поводитися під дією лазера.

Що таке ізолон

Ізолон — поширена назва спіненого полімерного матеріалу, який має комірчасту структуру.

Велика кількість закритих або переважно закритих комірок робить матеріал:

легким;
еластичним;
м’яким;
теплоізоляційним;
амортизаційним;
зручним для розкрою.

Конкретні властивості залежать від технології виробництва та марки.

Ізолон і спінений поліетилен

У практичному використанні назву «ізолон» часто застосовують до різних видів спіненого поліетилену.

Однак матеріали різних виробників можуть суттєво відрізнятися.

Тому при замовленні лазерної різки бажано вказати:

виробника;
марку;
тип матеріалу;
товщину;
щільність;
наявність покриття;
наявність клейового шару.

Зшитий і незшитий спінений поліетилен

За структурою спінені поліетиленові матеріали можуть відрізнятися способом виробництва.

Умовно можна виділити:

незшитий спінений поліетилен;
хімічно зшитий матеріал;
фізично зшитий матеріал.

Від цього залежать структура комірок, механічні характеристики, поверхня та поведінка при обробці.

Незшитий спінений поліетилен

Такий матеріал може мати відносно крупнішу комірчасту структуру та використовується для:

упаковки;
захисту продукції;
підкладок;
теплоізоляції;
допоміжних вставок.

При лазерному різанні необхідно враховувати можливе локальне плавлення матеріалу.

Зшитий спінений поліетилен

Зшиті матеріали можуть мати більш однорідну дрібнокомірчасту структуру.

Вони використовуються для:

технічних прокладок;
ущільнювальних деталей;
захисних вставок;
амортизаційних елементів;
упаковки;
декоративних виробів.

Конкретна придатність до лазерної обробки визначається складом матеріалу.

Листовий ізолон

Для лазерної різки зручний матеріал у листах.

З нього можна виготовляти:

прокладки;
кільця;
шайби;
рамки;
смуги;
підкладки;
вставки;
фігурні елементи;
декоративні деталі.

Цифровий контур дозволяє швидко змінювати геометрію без виготовлення нового штампа.

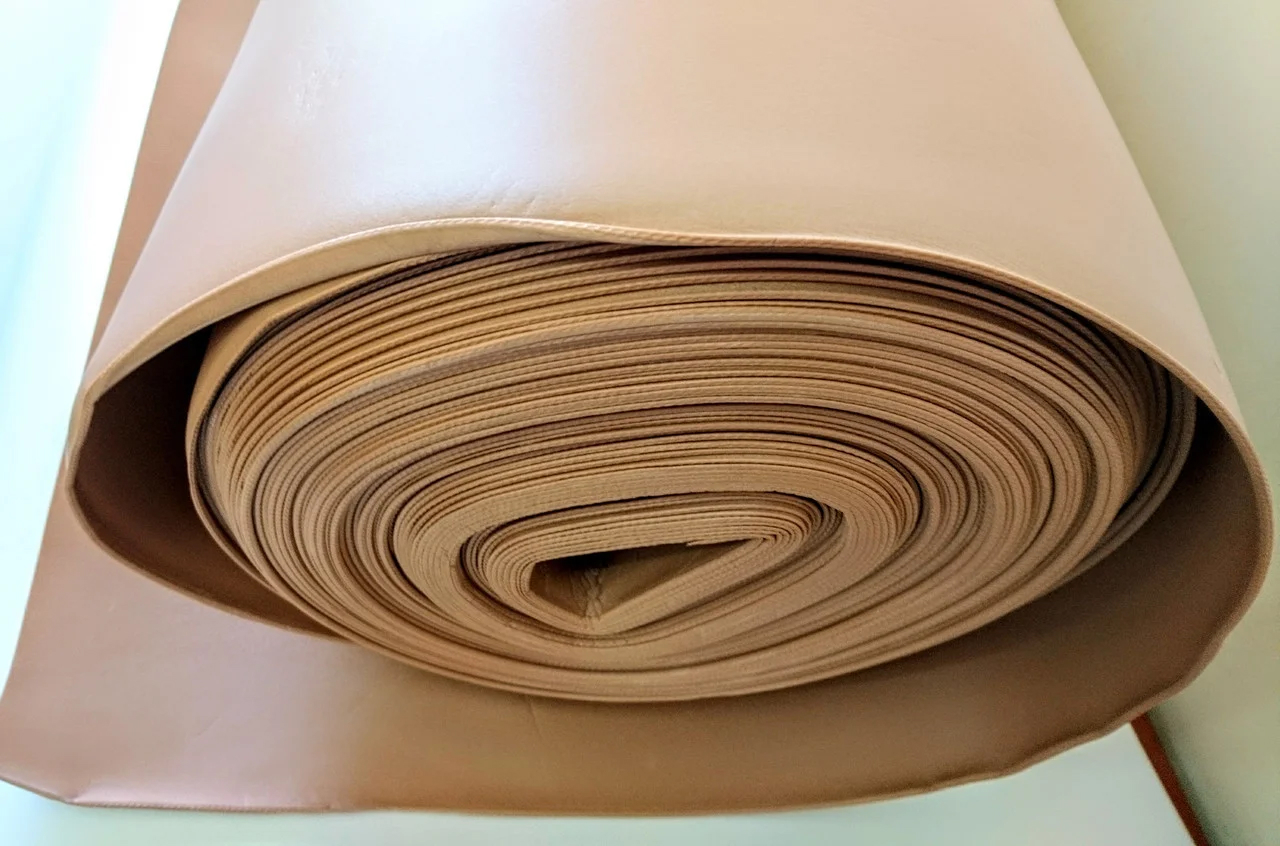

Рулонний ізолон

Тонкі матеріали можуть постачатися в рулонах.

Перед лазерною різкою важливо забезпечити рівне розташування матеріалу на робочому столі.

Необхідно уникати:

хвиль;
складок;
підняття країв;
перекосів;
надмірного натягування.

Товщина ізолону

Ізолон випускається у широкому діапазоні товщин.

Товщина безпосередньо впливає на:

жорсткість;
теплоізоляційні властивості;
амортизацію;
мінімальний розмір деталей;
режими лазерного різання;
характер кромки.

Не потрібно встановлювати одну універсальну максимальну товщину для лазерної різки — практична межа залежить від конкретного матеріалу та вимог до результату.

Щільність

Щільність є важливим параметром спіненого поліетилену.

Два листи однакової товщини, але різної щільності можуть по-різному:

стискатися;
утримувати форму;
амортизувати;
різатися;
поводитися при нагріванні.

Тому для технічних деталей бажано знати не тільки товщину, а й щільність матеріалу.

Лазерна різка ізолону

Для відповідних видів спіненого поліетилену CO₂-лазер дозволяє виконувати контурний розкрій без механічного контакту з матеріалом.

Це дає можливість вирізати:

зовнішні контури;
внутрішні отвори;
пази;
кільця;
складні фігурні елементи;
серійні заготовки.

Переваги лазерної різки ізолону

Основними перевагами є:

не потрібен вирубний штамп;
швидка зміна креслення;
можливість виготовлення одиничних деталей;
зручність для малих і середніх серій;
складна геометрія;
внутрішні вирізи;
повторюваність цифрового контуру;
можливість компактної розкладки деталей на листі.

Безконтактна обробка

Лазер не використовує механічне лезо або фрезу для формування контуру.

Це особливо зручно для м’яких спінених матеріалів, які можуть деформуватися при механічному притисканні.

Проте тепловий вплив лазера також потрібно враховувати.

Що відбувається з кромкою

Поліетилен є термопластичним матеріалом.

Під дією лазера зона різання нагрівається, тому на кромці можливі:

локальне плавлення;
округлення краю;
ущільнення поверхні;
зміна структури комірок;
невелика термічна деформація.

Ступінь цих ефектів залежить від товщини, щільності та режимів різання.

Чи запаюється край ізолону

Під дією температури поліетилен може локально оплавлятися.

Однак не варто описувати це як гарантоване ідеальне «запаювання» для будь-якого матеріалу.

Кромка залежить від:

марки;
структури;
товщини;
щільності;
швидкості різання;
потужності лазера.

Термічна зона

Через низьку температуру розм’якшення поліетиленових матеріалів надлишковий нагрів може призводити до небажаного оплавлення.

Саме тому для нового типу ізолону бажано спочатку виконати пробний різ.

Тестова різка

Тест дозволяє оцінити:

чи прорізається матеріал наскрізь;
ширину різу;
ступінь оплавлення;
геометрію;
стан кромки;
можливість виготовлення дрібних деталей.

Після тесту режими можна скоригувати.

Прокладки з ізолону

З листового матеріалу можна виготовляти плоскі прокладки різної форми.

Наприклад:

круглі;
прямокутні;
овальні;
рамкові;
фігурні.

Усередині можна передбачити отвори та технологічні вирізи.

Ущільнювальні елементи

Спінений поліетилен може використовуватися як м’який ущільнювальний або компенсаційний елемент у відповідних конструкціях.

При цьому потрібно враховувати:

стисливість;
щільність;
товщину;
відновлення після навантаження;
температуру;
контактне середовище.

Ізолон не потрібно автоматично вважати заміною гумовому або силіконовому герметичному ущільненню.

Кільця з ізолону

Лазером можна виготовляти плоскі кільцеві деталі.

Для простого замовлення достатньо вказати:

зовнішній діаметр;
внутрішній діаметр;
товщину;
кількість.

Шайби

З матеріалу можна виготовляти м’які шайби та розділювальні елементи.

Вони можуть використовуватися для:

захисту поверхні;
компенсації;
амортизації;
розділення деталей;
зменшення жорсткого контакту.

Рамки

Ізолон можна вирізати у формі рамки.

Такі деталі можуть використовуватися:

між панелями;
навколо корпусних елементів;
як м’які прокладки;
як захисні вставки.

За кресленням можна передбачити отвори під кріплення.

Захисні підкладки

М’яка структура робить матеріал зручним для захисту поверхонь.

Можна виготовляти:

круглі накладки;
прямокутні підкладки;
смуги;
фігурні вставки;
захисні розділювачі.

Амортизаційні вставки

Спінена структура дозволяє матеріалу деформуватися під навантаженням.

Тому ізолон може використовуватися для захисту виробів від:

ударів;
контакту з твердими поверхнями;
подряпин;
локального тиску.

Ефективність залежить від щільності та товщини.

Ізолон для упаковки

Один із напрямів використання спіненого поліетилену — захисна упаковка.

Лазером можна виготовляти:

прокладки між виробами;
захисні кути простої форми;
вставки;
розділювачі;
фігурні підкладки;
внутрішні елементи коробок.

Пакувальні вставки

За контуром виробу можна створити плоску вставку з відповідним вирізом.

Таке рішення може використовуватися для:

інструментів;
комплектуючих;
електроніки;
сувенірної продукції;
технічних деталей.

Для глибоких ложементів часто використовують багатошарову конструкцію.

Багатошарові ложементи

Якщо одного шару недостатньо, конструкцію можна складати з декількох вирізаних шарів.

Кожен шар може мати власну геометрію.

Таким способом можна сформувати поглиблення під предмет без необхідності виконувати глибоке фрезерування м’якого матеріалу.

Ізолон для кейсів

Матеріал може використовуватися як внутрішній захисний шар у:

кейсах;
ящиках;
коробках;
контейнерах;
органайзерах.

Форма вставки підбирається під внутрішні розміри корпусу та геометрію предметів.

Органайзери для інструменту

З декількох шарів матеріалу можна створювати вставки для розміщення:

ручного інструменту;
вимірювальних приладів;
комплектуючих;
дрібних деталей.

Для промислових органайзерів вибір між ізолоном, EVA та іншими спіненими матеріалами залежить від необхідної жорсткості та зносостійкості.

Ізолон для транспортування деталей

Матеріал може використовуватися як розділювач між готовими виробами.

Це допомагає зменшити прямий контакт поверхонь під час:

транспортування;
складування;
упаковки;
переміщення між виробничими операціями.

Теплоізоляційні деталі

Спінена структура забезпечує низьку теплопровідність порівняно з суцільним поліетиленом.

За кресленням можна виготовляти:

теплоізоляційні прокладки;
смуги;
вставки;
фігурні елементи.

Для інженерних розрахунків потрібно використовувати характеристики конкретної марки матеріалу.

Звукоізоляція

Ізолон може використовуватися як один із шарів конструкцій для роботи зі звуком та вібраціями.

Однак поняття звукоізоляції та звукопоглинання не потрібно ототожнювати.

Ефективність готової системи залежить від:

товщини;
щільності;
структури;
способу монтажу;
інших шарів конструкції;
частотного діапазону.

Віброізоляційні вставки

М’який спінений матеріал може частково демпфувати механічні коливання.

З нього можна виготовляти:

прокладки;
смуги;
підкладки;
розділювачі.

Для обладнання з конкретними вимогами до віброізоляції необхідно розраховувати всю систему.

Самоклейний ізолон

Існують спінені поліетиленові матеріали з клейовим шаром.

Вони дозволяють швидко закріплювати готову деталь на поверхні.

Перед лазерною обробкою потрібно перевіряти склад:

основного матеріалу;
клею;
захисного лайнера.

Придатність поліетиленової основи до лазерного різання не означає автоматично, що всі додаткові шари також придатні.

Фольгований ізолон

Матеріал може мати металізований або фольгований поверхневий шар.

Такий багатошаровий матеріал не потрібно автоматично обробляти за режимами звичайного спіненого поліетилену.

Необхідно визначити точну конструкцію поверхневого шару та виконати тест.

Ламінований ізолон

На поверхню можуть наноситися:

плівки;
тканини;
декоративні шари;
клейові матеріали;
інші покриття.

Кожен додатковий компонент може змінювати поведінку при лазерній обробці.

Кольоровий ізолон

Матеріал випускається у різних кольорах.

Це дозволяє використовувати його не тільки для технічних, а й для декоративних задач.

При цьому барвники та інші добавки можуть впливати на поведінку матеріалу під лазером, тому для нової марки бажано зробити тест.

Декоративний ізолон

Ізолон широко використовується для декоративних виробів завдяки:

малій масі;
гнучкості;
великому вибору кольорів;
можливості формування;
простому розкрою.

Лазер дозволяє швидко виготовляти повторювані заготовки складної форми.

Квіти з ізолону

Із тонкого декоративного матеріалу виготовляють заготовки для великих штучних квітів.

Лазерний розкрій дозволяє серійно вирізати:

пелюстки;
листя;
декоративні елементи;
шаблони різних розмірів.

Подальше формування виконується окремо.

Фотозони та декорації

Ізолон може використовуватися для виготовлення легких декоративних елементів для:

фотозон;
оформлення заходів;
вітрин;
виставкових стендів;
сценічних декорацій.

За одним файлом можна виготовити велику кількість однакових заготовок.

Логотипи та написи

З кольорового матеріалу можна вирізати:

літери;
цифри;
логотипи;
символи;
прості графічні елементи.

Для дрібного тексту потрібно враховувати товщину матеріалу та мінімальну ширину елементів.

Малі отвори

Дуже маленькі отвори можуть деформуватися через локальне плавлення матеріалу.

Практичний мінімальний діаметр залежить від:

товщини;
щільності;
структури;
режиму лазера.

Для критичної геометрії потрібен тест.

Вузькі перемички

Надто вузькі елементи можуть:

оплавлятися;
деформуватися;
втрачати жорсткість;
розтягуватися під час використання.

Мінімальну ширину потрібно визначати відповідно до конкретного матеріалу.

Точність лазерної різки ізолону

Ізолон є м’яким та еластичним матеріалом.

Тому фактична точність деталі залежить не тільки від лазерного обладнання.

На розмір можуть впливати:

термічна зона;
стискання;
розтягування;
товщина;
щільність;
спосіб укладання;
спосіб вимірювання.

Для деталей із критичними допусками бажано виготовити тестовий зразок.

Файли для лазерної різки

Для виготовлення деталей бажано надати:

DXF;
DWG;
CDR;
AI;
SVG;
векторний PDF.

Креслення бажано підготувати у масштабі 1:1.

Що потрібно для розрахунку

Для розрахунку замовлення бажано вказати:

тип матеріалу;
марку;
товщину;
щільність;
колір;
формат листа або рулону;
кількість деталей;
наявність клейового шару;
наявність фольги або ламінування;
вимоги до кромки;
векторний файл.

Матеріал замовника

Компанія Frezer & Lazer може виконувати лазерну різку ізолону замовника за попереднім погодженням.

Для нового матеріалу бажано надати інформацію про його склад та всі додаткові шари.

Перед запуском великої серії рекомендується тестова різка, щоб оцінити кромку, точність і поведінку конкретного матеріалу.

Ізолон для технічних деталей

Спінений поліетилен може використовуватися не тільки як теплоізоляційний або пакувальний матеріал. Завдяки невеликій масі, еластичності та здатності стискатися він підходить для виготовлення різних плоских технічних деталей.

Лазерною різкою можна виготовляти:

прокладки;
кільця;
шайби;
рамки;
смуги;
захисні накладки;
амортизаційні вставки;
розділювачі;
ущільнювальні елементи;
деталі упаковки;
вкладки для кейсів;
фігурні заготовки.

Прокладки з ізолону

Ізолон може використовуватися як м’яка прокладка між двома поверхнями.

Матеріал здатний стискатися під навантаженням, тому може компенсувати невеликі нерівності та зменшувати жорсткий контакт між деталями.

Прокладки можуть бути:

круглими;
квадратними;
прямокутними;
овальними;
рамковими;
фігурними.

За кресленням можна виконати внутрішні отвори, пази та вирізи.

Чи підходить ізолон для герметизації

Ізолон не потрібно автоматично розглядати як повноцінну заміну гумі або силікону.

Можливість використання для ущільнення залежить від:

структури комірок;
щільності;
товщини;
ступеня стискання;
температури;
тиску;
контакту з рідинами;
необхідної герметичності.

Для відповідальних ущільнень потрібно використовувати матеріал із підтвердженими характеристиками.

Стисливість

При навантаженні комірчаста структура деформується, зменшуючи товщину матеріалу.

Ця властивість може використовуватися у:

прокладках;
захисних вставках;
пакувальних елементах;
демпфувальних деталях;
підкладках.

Ступінь стискання залежить від конкретної марки та щільності.

Відновлення після стискання

Після зняття навантаження матеріал може частково або значною мірою відновлювати початкову товщину.

Фактичне відновлення залежить від:

структури;
щільності;
ступеня зшивання;
тривалості навантаження;
величини деформації;
температури.

Для циклічно навантажених деталей це потрібно враховувати окремо.

Залишкова деформація

Якщо матеріал тривалий час перебуває під значним стисканням, його початкова товщина може відновитися не повністю.

Тому при проектуванні технічної прокладки потрібно враховувати не тільки початкову м’якість матеріалу, а й його поведінку протягом експлуатації.

Амортизація ударів

Спінена структура дозволяє поглинати частину енергії удару.

Ця властивість особливо корисна при виготовленні:

транспортної упаковки;
захисних вставок;
прокладок між деталями;
ложементів;
внутрішніх елементів кейсів.

Ефективність залежить від товщини та щільності.

Захист пофарбованих поверхонь

М’які вставки можуть використовуватися між готовими деталями, щоб зменшити ризик:

подряпин;
потертостей;
ударів;
прямого контакту поверхонь.

Це може бути корисно під час виробництва, складування та транспортування.

Розділювачі між деталями

За кресленням можна виготовляти розділювальні прокладки конкретної форми.

Наприклад, під:

скло;
меблеві деталі;
пластикові панелі;
пофарбовані вироби;
корпусні деталі;
готову продукцію.

Внутрішній контур може повторювати геометрію виробу.

Упаковка для серійної продукції

Для підприємств можна виготовляти однакові комплекти пакувальних деталей.

Один комплект може містити:

нижню підкладку;
верхню прокладку;
бокові вставки;
розділювачі;
фігурні елементи.

Після затвердження креслень такі комплекти можна повторювати серійно.

Ложементи з ізолону

Ложемент утримує предмет у заданому положенні та захищає його від переміщення.

Ізолон може використовуватися для нескладних легких ложементів, особливо якщо конструкція складається з декількох шарів.

Багатошаровий ложемент

Кожен шар вирізається окремо.

Наприклад:

нижній шар залишається суцільним;
другий містить великий контур;
третій формує менше заглиблення;
верхній виконує декоративну або захисну функцію.

Після складання утворюється об’ємна комірка під предмет.

Контур предмета

Виріз можна адаптувати під форму:

інструменту;
приладу;
комплектуючої;
сувеніру;
деталі;
обладнання.

При цьому потрібно передбачити технологічний зазор, щоб предмет було зручно встановлювати та виймати.

Вирізи під пальці

Біля основного контуру можна передбачити додаткові виїмки.

Вони спрощують виймання предмета з ложемента.

Форма та розмір таких вирізів задаються безпосередньо у кресленні.

Ложементи для інструменту

Матеріал можна використовувати для організації ручного інструменту в:

ящиках;
кейсах;
шафах;
робочих місцях;
пересувних візках.

Для інтенсивного промислового використання варто порівнювати ізолон із більш щільними матеріалами, зокрема EVA та спеціальними спіненими поліетиленами.

Контрастні багатошарові вставки

Для систем організації інструменту можна комбінувати шари різного кольору.

Якщо верхній шар має один колір, а нижній — інший, відсутній інструмент стає візуально помітнішим.

Практичність такого рішення залежить від матеріалу та конструкції конкретного органайзера.

Ложементи для вимірювального інструменту

М’які вставки можуть використовуватися для зберігання:

штангенциркулів;
мікрометрів;
шаблонів;
калібрів;
інших приладів.

Щільність матеріалу потрібно підбирати відповідно до маси та форми предмета.

Захист електроніки

Спінений поліетилен може використовуватися для механічного захисту електронних пристроїв при упаковці.

Однак звичайний ізолон не потрібно автоматично вважати антистатичним або ESD-безпечним матеріалом.

Для чутливої електроніки необхідний спеціальний матеріал із підтвердженими електростатичними характеристиками.

ESD-матеріали

Спеціалізовані спінені матеріали можуть мати антистатичні, дисипативні або інші контрольовані електричні властивості.

Це окрема категорія матеріалів.

Колір сам по собі не підтверджує ESD-характеристики.

Електроізоляційні властивості

Поліетилен як полімер має електроізоляційні властивості, однак для електротехнічних деталей необхідно використовувати характеристики конкретної марки.

Особливо це важливо для конструкцій із заданою:

робочою напругою;
електричною міцністю;
температурою;
пожежними вимогами.

Вогнестійкий ізолон

Не кожен спінений поліетилен є вогнестійким.

Якщо матеріал повинен відповідати певному класу горючості або стандарту пожежної безпеки, це має підтверджуватися документацією виробника.

Звичайний ізолон не потрібно автоматично називати самозагасаючим.

Ізолон у вентиляції

Спінені поліетиленові матеріали можуть використовуватися як:

теплоізоляційні елементи;
прокладки;
розділювачі;
допоміжні ущільнювальні деталі.

За кресленням можна вирізати фігурні елементи під конкретну конструкцію.

Ізолон у системах кондиціонування

Матеріал може застосовуватися у складі теплоізоляційних систем та як допоміжний прокладковий матеріал.

При цьому потрібно враховувати:

температурний режим;
вологість;
можливість утворення конденсату;
вимоги до пожежної безпеки;
спосіб монтажу.

Теплоізоляція

Низька теплопровідність спіненої структури дозволяє використовувати матеріал як теплоізоляційний шар.

Але точний коефіцієнт теплопровідності залежить від конкретної марки.

Для теплотехнічних розрахунків потрібно використовувати паспортні характеристики матеріалу.

Фігурна теплоізоляція

Лазерна різка дозволяє виготовляти теплоізоляційні елементи, які повторюють геометрію:

корпусу;
панелі;
кришки;
технологічного вузла;
обладнання.

У деталі можна передбачити отвори під кріплення, кабелі та інші компоненти.

Віброізоляція

Еластичний спінений матеріал може частково зменшувати передачу механічних коливань між поверхнями.

З нього можна виготовляти:

смуги;
шайби;
підкладки;
рамки;
фігурні прокладки.

Для промислового обладнання із заданими вимогами до віброізоляції потрібен інженерний підбір матеріалу.

Шумоізоляція

Ізолон може використовуватися як один із шарів багатошарової конструкції.

Однак тонкий лист спіненого поліетилену не потрібно представляти як універсальний матеріал, який самостійно забезпечує високу шумоізоляцію.

Результат залежить від усієї конструкції.

Звукопоглинання

Закритокомірчастий спінений поліетилен та пористі відкритокомірчасті акустичні матеріали працюють зі звуком по-різному.

Тому для професійних акустичних систем потрібно орієнтуватися на виміряні характеристики конкретного матеріалу.

Ізолон для автомобільної сфери

Спінені полімерні матеріали можуть використовуватися в автомобільних конструкціях як:

прокладки;
антискрипні елементи;
теплоізоляційні шари;
захисні вставки;
ущільнювальні деталі.

Для автомобільного застосування можуть бути важливі вимоги до температури, запаху, горючості та довговічності.

Антискрипні прокладки

М’який проміжний шар може зменшувати прямий контакт двох твердих деталей.

Для цього можна виготовляти:

смуги;
шайби;
невеликі прокладки;
фігурні накладки.

Матеріал підбирається залежно від конструкції та умов експлуатації.

Самоклейні прокладки

Якщо використовується матеріал із клейовим шаром, готову деталь можна швидко встановити на поверхню.

За кресленням можна вирізати:

круги;
квадрати;
смуги;
кільця;
фігурні накладки.

Перед серійною лазерною різкою необхідно перевірити придатність усіх шарів матеріалу.

Меблеве виробництво

Ізолон може використовуватися як допоміжний матеріал для:

підкладок;
пакування меблевих деталей;
захисту фасадів;
розділення готових виробів;
транспортних прокладок.

Лазерний розкрій дозволяє серійно виготовляти деталі однакової форми.

Скло та дзеркала

М’які прокладки можуть використовуватися для розділення скляних або дзеркальних елементів під час транспортування та зберігання.

При цьому конструкція всієї упаковки повинна забезпечувати необхідний захист від ударів.

Рекламне виробництво

Кольоровий ізолон може використовуватися для виготовлення:

об’ємного декору;
букв;
цифр;
фігур;
елементів фотозон;
виставкових декорацій;
оформлення вітрин.

Лазер зручний, коли потрібно отримати багато однакових заготовок.

Трафарети та шаблони

Для деяких нескладних задач ізолон можна вирізати у формі шаблону.

Але через м’якість матеріалу він не підходить для всіх видів точних багаторазових лекал.

Якщо потрібна висока жорсткість, краще розглядати інший листовий матеріал.

Лазерна різка декількох шарів

Складати кілька листів і різати їх одночасно можна не для кожного матеріалу.

При збільшенні загальної товщини змінюється тепловий режим, а між шарами може з’являтися додаткове оплавлення.

Тому багатошарову різку потрібно попередньо тестувати.

Тонкий ізолон

Тонкий матеріал зручний для:

прокладок;
розділювачів;
декоративних елементів;
підкладок;
упаковки.

При лазерній різці важливо не допустити надмірного нагрівання вузьких елементів.

Товстий ізолон

При збільшенні товщини зростає ризик:

широкої термічної зони;
оплавлення;
конусності кромки;
зміни фактичного розміру.

Для товстого матеріалу результат потрібно оцінювати тестовою різкою.

Дрібна геометрія

Невеликі отвори та вузькі перемички можуть отримувати значний тепловий вплив відносно власного розміру.

Тому креслення, яке добре працює на тонкому щільному матеріалі, не обов’язково дасть такий самий результат на товстому м’якому ізолоні.

Відстань між контурами

При щільній розкладці деталей потрібно залишати достатню відстань між сусідніми лініями різання.

Якщо контури розташовані надто близько, локальний нагрів може спричинити додаткову деформацію вузької ділянки між ними.

Компенсація різу

Для деталей із критичними розмірами після тестового різання можна виміряти фактичну деталь і за необхідності скоригувати цифровий контур.

Це особливо корисно для серійних замовлень.

Розміри м’якої деталі

При вимірюванні ізолону не потрібно:

розтягувати матеріал;
сильно притискати його;
стискати край штангенциркулем.

М’який матеріал може деформуватися безпосередньо під час вимірювання.

Температура експлуатації

Допустимий температурний діапазон визначається конкретною маркою спіненого поліетилену.

Не потрібно використовувати одне значення для всіх матеріалів, що продаються під назвою «ізолон».

Вода та волога

Закритокомірчаста структура багатьох спінених поліетиленів забезпечує низьке водопоглинання порівняно з багатьма відкритопористими матеріалами.

Але для технічного застосування точні показники потрібно брати з документації виробника.

Хімічна сумісність

Стійкість до:

мастил;
палива;
кислот;
лугів;
розчинників;
мийних засобів

потрібно перевіряти для конкретної марки та умов експлуатації.

Ізолон і поролон

Поролон та ізолон мають різну структуру.

Поролон найчастіше є спіненим поліуретаном і може мати відкритокомірчасту структуру.

Ізолон переважно пов’язаний зі спіненими поліетиленовими матеріалами.

Тому вони відрізняються за:

пружністю;
водопоглинанням;
структурою;
теплоізоляційними характеристиками;
поведінкою при різанні.

Ізолон і EVA

EVA також є спіненим полімерним матеріалом, але має інший склад і механічні характеристики.

EVA часто використовують для:

ложементів;
кейсів;
органайзерів;
спортивних виробів;
захисних вставок.

Ізолон може бути легшим та м’якшим залежно від конкретної марки.

Вибір потрібно робити за вимогами до готової деталі.

Ізолон і спінена гума

Спінена гума є еластомерним матеріалом і має іншу поведінку при стисканні, температурі та контакті з різними середовищами.

Для ущільнювальних задач не варто вважати ці матеріали взаємозамінними без перевірки характеристик.

Ізолон і фетр

Фетр має волокнисту структуру, тоді як ізолон — спінену полімерну.

Обидва матеріали можуть використовуватися для захисних вставок і підкладок, але мають різні:

механічні властивості;
зовнішній вигляд;
поведінку при стисканні;
водопоглинання;
технологію обробки.

Прототип перед серією

Перед великим замовленням бажано виготовити тестову деталь.

На ній можна перевірити:

геометрію;
посадку;
отвори;
ширину перемичок;
кромку;
ступінь оплавлення;
фактичний розмір.

Після перевірки креслення можна скоригувати.

Серійне виробництво

Після затвердження цифрового файлу Компанія Frezer & Lazer може повторювати партії однакових деталей.

Це зручно для:

виробників обладнання;
меблевих підприємств;
пакувальних компаній;
виробників кейсів;
рекламних виробництв;
підприємств із серійним складанням продукції.

Оптимізація розкладки

При серійному виробництві деталі можна компактно розташувати на листі.

У вільних зонах між великими контурами можна розміщувати:

шайби;
кільця;
невеликі прокладки;
дрібні вставки.

При цьому необхідно залишати достатню відстань між різами, щоб уникнути надмірного локального нагрівання.

Виготовлення комплектів

Для одного виробу можна виготовляти набір різних деталей.

Наприклад:

основну прокладку;
кільця;
захисні вставки;
розділювачі;
підкладки;
пакувальні елементи.

Це зручно для серійного складання та комплектування продукції.

Технічні характеристики ізолону

При виборі ізолону для лазерної різки та подальшого використання потрібно враховувати не тільки товщину матеріалу. Спінені поліетилени різних марок можуть суттєво відрізнятися за структурою та механічними властивостями.

Основними параметрами є:

тип полімерної основи;
зшита або незшита структура;
товщина;
щільність;
розмір і структура комірок;
пружність;
стисливість;
відновлення після стискання;
водопоглинання;
температурний діапазон;
наявність клейового шару;
наявність фольги або ламінування;
вимоги до пожежної безпеки.

Щільність ізолону

Щільність впливає на жорсткість, пружність та здатність матеріалу утримувати форму.

Більш щільний матеріал може бути зручнішим для:

технічних прокладок;
точніших фігурних деталей;
ложементів;
органайзерів;
багаторазових вставок.

Менш щільні матеріали можуть бути доцільними для упаковки, розділювачів та м’яких захисних елементів.

Однак щільність не є єдиним показником якості або жорсткості.

Товщина матеріалу

Товщина визначається відповідно до функції готової деталі.

Тонкі листи можуть використовуватися для:

прокладок;
розділювачів;
декоративних елементів;
захисних накладок.

Більш товсті — для:

амортизаційних вставок;
упаковки;
ложементів;
теплоізоляційних елементів.

Чим товщий матеріал, тим важливіше попередньо перевірити якість лазерної кромки.

Комірчаста структура

Властивості спіненого поліетилену значною мірою формуються його комірчастою структурою.

Розмір і рівномірність комірок можуть впливати на:

поверхню;
механічну міцність;
стисливість;
теплоізоляцію;
якість кромки;
можливість виготовлення дрібних деталей.

Стискання

Під механічним навантаженням матеріал зменшується по товщині.

Це дозволяє використовувати його як:

компенсаційну прокладку;
амортизаційний елемент;
захисний шар;
м’яку підкладку.

Для відповідальної конструкції величина допустимого стискання повинна визначатися характеристиками конкретної марки.

Відновлення форми

Після припинення навантаження спінений матеріал прагне відновити форму.

Проте відновлення не завжди є повним.

На результат впливають:

величина деформації;
тривалість навантаження;
температура;
щільність;
структура;
старіння матеріалу.

Теплоізоляційні властивості

Газ, замкнений у комірчастій структурі, сприяє низькій теплопровідності спіненого матеріалу.

Саме тому ізолон застосовується у теплоізоляційних конструкціях.

Якщо потрібно виконати теплотехнічний розрахунок, коефіцієнт теплопровідності потрібно брати з технічної документації конкретної марки.

Водопоглинання

Закритокомірчасті спінені поліетилени зазвичай мають низьке водопоглинання порівняно з відкритопористими матеріалами.

Проте конкретне значення залежить від структури матеріалу та методики випробування.

Для відповідальних конструкцій необхідно користуватися паспортними даними.

Температурний діапазон

Одного універсального температурного діапазону для всіх матеріалів під назвою «ізолон» немає.

Різні марки можуть мати різні обмеження.

Окремо потрібно враховувати температурну стійкість:

полімерної основи;
клею;
ламінування;
фольгованого шару;
декоративного покриття.

Стійкість до хімічних речовин

Для контакту з технологічними рідинами необхідно перевірити сумісність конкретної марки.

Особливо це стосується:

мастил;
палива;
розчинників;
кислот;
лугів;
мийних засобів.

Навіть якщо основний поліетилен стійкий до певного середовища, клей або ламінований шар може мати інші характеристики.

Горючість

Спінений поліетилен є органічним полімерним матеріалом.

Не потрібно називати звичайний ізолон негорючим.

Якщо для об’єкта потрібен певний клас пожежної безпеки, необхідно використовувати спеціальну марку з відповідною документацією.

Лазерна кромка

CO₂-лазер локально нагріває матеріал.

Тому на кромці можуть спостерігатися:

оплавлення;
округлення;
ущільнення;
зміна структури комірок;
невелике зменшення розміру біля лінії різання.

Правильно підібраний режим допомагає зменшити небажаний тепловий вплив.

Ширина лазерного різу

Ширина різу не є постійною для будь-якого ізолону.

Вона залежить від:

налаштувань обладнання;
фокусування;
товщини;
щільності;
швидкості;
потужності;
структури матеріалу.

Для критичних розмірів результат перевіряється на тестовій деталі.

Компенсація лазерного різу

Якщо деталь повинна мати точний посадочний розмір, після тесту можна скоригувати цифровий контур.

Наприклад, це може бути корисно для:

отворів;
кілець;
вставок;
ложементів;
корпусних прокладок.

Після налаштування можна використовувати скоригований файл для серійної партії.

Мінімальні отвори

Не варто задавати універсальний мінімальний діаметр отвору без урахування матеріалу.

На практичну межу впливають:

товщина;
щільність;
термічне плавлення;
необхідна точність;
призначення деталі.

Чим товстіший і м’якший матеріал, тим важливішим стає тест.

Вузькі перемички

При лазерному різанні дві близько розташовані лінії створюють тепловий вплив з обох боків перемички.

Через це дуже вузький елемент може:

оплавитися;
звузитися;
деформуватися;
втратити міцність.

При підготовці креслення це потрібно враховувати.

Гострі кути

У гострих кутах траєкторія руху та локальне нагрівання можуть впливати на форму м’якого термопластичного матеріалу.

Для технічних деталей іноді доцільно передбачати невеликі радіуси замість надмірно гострих елементів.

Великі деталі

Лазерна різка дозволяє виготовляти великі фігурні елементи в межах робочої зони обладнання.

При цьому важливо забезпечити рівне положення матеріалу.

Рулонний ізолон після розмотування може прагнути повернутися до початкової форми.

Дрібні деталі

Малі деталі з ізолону мають невелику масу та можуть зміщуватися після повного відділення від листа.

Тому технологічна розкладка повинна враховувати не тільки економію матеріалу, а й стабільність процесу різання.

Різка самоклейного ізолону

Самоклейний матеріал є багатошаровою системою.

Вона може складатися з:

спіненого поліетилену;
клею;
захисного лайнера.

Перед лазерною різкою необхідно знати склад кожного шару.

Якщо склад клею або підкладки невідомий, потрібна додаткова перевірка матеріалу.

Фольгований ізолон

Наявність фольги або металізованого шару змінює конструкцію матеріалу.

Такий матеріал не потрібно автоматично запускати за параметрами звичайного ізолону.

Спочатку необхідно визначити:

тип покриття;
його товщину;
спосіб ламінування;
склад проміжних шарів.

Після цього визначається придатність до лазерної обробки.

Ламіновані матеріали

Якщо ізолон поєднаний із:

тканиною;
плівкою;
фольгою;
клеєм;
декоративним покриттям,

лазерна придатність оцінюється для всієї конструкції, а не тільки для поліетиленової основи.

Точність деталей

Спінений поліетилен не є жорстким конструкційним пластиком.

Він може:

стискатися;
розтягуватися;
згинатися;
деформуватися при вимірюванні.

Тому для нього некоректно встановлювати один універсальний допуск без урахування товщини та щільності.

Виготовлення за кресленням

Компанія Frezer & Lazer виконує лазерну різку ізолону за готовими векторними кресленнями.

Можна виготовляти:

прокладки;
кільця;
шайби;
рамки;
вставки;
підкладки;
розділювачі;
ложементи;
пакувальні деталі;
декоративні елементи;
фігурні заготовки.

Виготовлення за розмірами

Для простої деталі достатньо надати основні розміри.

Наприклад, для кільця:

зовнішній діаметр;
внутрішній діаметр;
товщину;
кількість.

Для прямокутної прокладки:

довжину;
ширину;
товщину;
розташування отворів.

Виготовлення прототипу

Перед серійним замовленням можна виготовити тестовий комплект.

Це дозволяє перевірити:

посадку;
розміри;
форму;
отвори;
кромку;
ступінь оплавлення;
стискання;
зручність встановлення.

Після перевірки креслення можна скоригувати.

Серійна лазерна різка ізолону

Після затвердження файлу можна повторювати партії за однаковою цифровою геометрією.

Це актуально для підприємств, яким регулярно потрібні:

прокладки;
захисні вставки;
пакувальні елементи;
розділювачі;
деталі для складання;
декоративні заготовки.

B2B-виготовлення

Лазерна різка ізолону може бути корисною для:

виробників обладнання;
пакувальних компаній;
меблевих підприємств;
виробників кейсів;
виробників інструменту;
рекламних агентств;
декораторів;
виробників торгового обладнання;
сервісних підприємств;
виробників комплектуючих.

Виробники обладнання

За кресленнями можна серійно виготовляти:

м’які прокладки;
розділювачі;
захисні елементи;
теплоізоляційні вставки;
допоміжні ущільнювальні деталі.

Марка ізолону повинна відповідати реальним умовам експлуатації.

Пакувальні підприємства

Лазер особливо зручний для невеликих і середніх партій індивідуальних пакувальних вставок, коли виготовлення окремого вирубного штампа недоцільне.

Геометрію можна швидко змінити під новий виріб.

Меблеві підприємства

Можна виготовляти:

захисні прокладки;
транспортні вставки;
розділювачі;
накладки;
пакувальні елементи.

Особливо це актуально для захисту декоративних поверхонь під час транспортування.

Рекламні та декоративні компанії

З кольорового ізолону можна серійно вирізати:

пелюстки;
листя;
букви;
цифри;
декоративні фігури;
елементи фотозон;
заготовки для оформлення вітрин.

Оптимізація розкрою

При підготовці серійного замовлення деталі розміщуються на листі з урахуванням їх геометрії.

У вільних ділянках можна розташовувати дрібніші елементи.

Але контури не потрібно наближати один до одного надмірно, оскільки для термопластичного матеріалу важливий локальний тепловий вплив.

FAQ — часті запитання про лазерну різку ізолону

Чи можна різати ізолон лазером?

Так, відповідні види спіненого поліетилену можна різати CO₂-лазером. Для нової марки бажано зробити тест.

Чи будь-який ізолон підходить для лазера?

Ні. Необхідно враховувати точний склад, покриття, клейові та інші додаткові шари.

Чи плавиться ізолон під час різання?

Поліетилен є термопластом, тому на кромці можливе локальне плавлення. Його ступінь залежить від матеріалу та режимів.

Чи можна отримати рівну кромку?

Для відповідного матеріалу та правильно підібраних параметрів можна отримати акуратний контур. Однак кромка все одно має характер термічної обробки.

Чи можна різати товстий ізолон?

Можливість залежить від товщини, щільності та вимог до кромки. Чим товстіший матеріал, тим важливіше тестове різання.

Чи можна виготовляти прокладки з ізолону?

Так. Лазером можна виготовляти плоскі прокладки різної геометрії.

Чи можна зробити кільця та шайби?

Так. Можна задавати зовнішній і внутрішній діаметр та виготовляти серії однакових деталей.

Чи можна виготовити ущільнювач?

Так, якщо характеристики конкретного спіненого поліетилену відповідають умовам роботи. Для герметичних або відповідальних ущільнень матеріал потрібно підбирати за технічними характеристиками.

Чи можна зробити ложемент?

Так. Особливо зручно виготовляти багатошарові ложементи, де необхідна глибина формується декількома вирізаними шарами.

Чи можна зробити ложемент під інструмент?

Так. Контури можна адаптувати під форму конкретного інструменту та передбачити виїмки для зручного виймання.

Чи можна різати кольоровий ізолон?

Так, якщо склад конкретного матеріалу придатний до лазерної обробки.

Чи можна різати самоклейний ізолон?

Можливість визначається після перевірки складу полімерної основи, клею та захисного лайнера.

Чи можна різати фольгований ізолон?

Такий матеріал потрібно оцінювати окремо через багатошарову конструкцію. Необхідно знати склад та тип поверхневого шару.

Чи можна вирізати квіти з ізолону?

Так. Лазером можна серійно виготовляти пелюстки, листя та інші плоскі декоративні заготовки.

Чи можна вирізати літери та логотипи?

Так. Мінімальний розмір елементів залежить від товщини, щільності та геометрії.

Чи можна зробити одну деталь?

Так. Одна з переваг цифрового лазерного розкрою — можливість виготовлення прототипів та одиничних деталей без штампа.

Чи можна виготовляти серійно?

Так. Після затвердження креслення можна повторювати партії деталей за тим самим файлом.

Чи працюєте з матеріалом замовника?

Таку можливість можна погодити. Для нового матеріалу бажано надати інформацію про його склад і виконати тестову різку.

Які файли потрібні?

Бажано надати DXF, DWG, CDR, AI, SVG або векторний PDF у масштабі 1:1.

Замовити лазерну різку ізолону

Компанія Frezer & Lazer виконує лазерну різку ізолону та відповідних спінених поліетиленових матеріалів за кресленнями.

Виготовляємо:

прокладки;
кільця;
шайби;
рамки;
ущільнювальні елементи;
захисні підкладки;
амортизаційні вставки;
теплоізоляційні деталі;
розділювачі;
пакувальні вставки;
багатошарові ложементи;
вставки для кейсів;
органайзери;
декоративні заготовки;
пелюстки та елементи декору;
літери;
цифри;
логотипи;
нестандартні деталі за кресленням.

Працюємо з одиничними деталями, прототипами та серійними партіями.

Перед серійною різкою нового матеріалу бажано виконати тест для визначення оптимальних параметрів та оцінки кромки.

Доставка готових деталей по Україні.

Ізолон

Ізолон: лазерна різка та виготовлення деталей на замовлення

ЗАЛИШИЛИСЯ ЗАПИТАННЯ?
