Поліпропілен

Поліпропілен (PP) — легкий, вологостійкий та хімічно стійкий термопласт, який широко застосовується для виготовлення деталей промислового обладнання, технологічних ємностей, вентиляційних систем, фільтраційного обладнання, харчових виробництв та інших конструкцій.

Компанія Frezer & Lazer виконує фрезерування поліпропілену на ЧПУ та виготовлення деталей за кресленнями замовника. Обробляємо листовий і плитний поліпропілен, виконуємо розкрій, контурне фрезерування, отвори, пази, кишені, вибірки та інші операції. Виготовляємо одиничні вироби та серійні партії деталей для підприємств по всій Україні.

Властивості та марки поліпропілену

Що таке поліпропілен? Поліпропілен, або PP, — один із найбільш поширених термопластичних полімерів. Він поєднує невелику вагу, хорошу механічну міцність, низьке водопоглинання та стійкість до багатьох хімічних речовин.

Матеріал широко використовується не тільки для виробництва упаковки та побутових виробів. Листовий і плитний поліпропілен є повноцінним конструкційним матеріалом, з якого виготовляють деталі та елементи промислового обладнання.

Поліпропілен добре піддається механічній обробці. Його можна різати, свердлити та фрезерувати, що дозволяє виготовляти на верстатах з ЧПУ деталі різної форми та складності.

З поліпропілену можна виготовляти як прості плоскі елементи, так і деталі зі складним зовнішнім контуром, внутрішніми отворами, пазами, кишенями, вибірками та посадковими місцями.

Основні властивості поліпропілену. Поєднання фізичних, механічних та хімічних характеристик дозволяє використовувати PP у багатьох промислових галузях.

До основних властивостей поліпропілену належать:

• низька щільність;
• мінімальне водопоглинання;
• стійкість до вологи;
• хороша хімічна стійкість;
• достатня механічна міцність;
• хороші електроізоляційні властивості;
• можливість механічної обробки;
• хороша зварюваність;
• можливість виготовлення великих листових конструкцій;
• відносно невелика маса готових деталей.

Низька щільність. Поліпропілен належить до легких конструкційних полімерів. Його щільність становить приблизно 0,90–0,91 г/см³.

Це означає, що PP легший за воду та значно легший за металеві конструкційні матеріали.

Невелика маса є важливою перевагою при виготовленні великих деталей, панелей, кришок, корпусних елементів та інших компонентів промислового обладнання.

Низьке водопоглинання. Поліпропілен практично не вбирає воду та добре працює у вологому середовищі.

Завдяки цьому матеріал застосовується для виготовлення деталей:

• технологічних ємностей;
• систем водопідготовки;
• фільтраційного обладнання;
• вентиляційних систем;
• насосного обладнання;
• харчового обладнання;
• обладнання для очищення води;
• різноманітних технологічних ліній.

На відміну від деяких інших матеріалів, PP не потребує спеціального захисту від звичайної вологи.

Хімічна стійкість поліпропілену. Однією з важливих переваг поліпропілену є його стійкість до багатьох кислот, лугів, солей та інших хімічних середовищ.

Саме тому листовий поліпропілен широко застосовується у хімічному обладнанні та виробництві технологічних ємностей.

З PP виготовляють:

• внутрішні елементи ємностей;
• перегородки;
• пластини;
• кришки;
• фланці;
• технологічні вставки;
• елементи фільтраційного обладнання;
• комплектуючі для хімічних установок.

При цьому хімічна стійкість залежить від конкретної речовини, її концентрації та температури. Для відповідальних деталей сумісність матеріалу з робочим середовищем необхідно перевіряти окремо.

Температурна стійкість поліпропілену. Допустима температура експлуатації поліпропілену залежить від конкретної марки матеріалу та умов роботи деталі.

При підвищенні температури механічні властивості PP змінюються, тому для деталей, що працюють під навантаженням, необхідно враховувати не тільки максимальну температуру, але й тривалість її впливу.

Особливо це важливо для пластин фільтр-пресів, деталей хімічного обладнання, ємностей та інших відповідальних конструкцій.

Поліпропілен PP-H. PP-H — гомополімер поліпропілену. Цей матеріал характеризується хорошою жорсткістю, міцністю та хімічною стійкістю.

PP-H широко використовується у промисловості для виготовлення:

• технологічних ємностей;
• деталей хімічного обладнання;
• вентиляційних систем;
• трубопровідних компонентів;
• фільтраційного обладнання;
• пластин;
• перегородок;
• корпусних деталей;
• деталей за індивідуальними кресленнями.

Для PP-H характерна вища жорсткість порівняно з деякими сополімерними марок поліпропілену.

Поліпропілен PP-C. PP-C — сополімер поліпропілену. Залежно від конкретного типу та марки він може мати кращу ударну в’язкість, особливо при нижчих температурах, порівняно зі стандартним гомополімером.

PP-C використовується для виготовлення різноманітних промислових деталей, де поряд із хімічною стійкістю важлива здатність матеріалу витримувати механічні та ударні навантаження.

При виборі між PP-H та PP-C необхідно враховувати:

• температуру експлуатації;
• механічне навантаження;
• ударні навантаження;
• робоче середовище;
• необхідну жорсткість;
• конструкцію деталі;
• вимоги виробника обладнання.

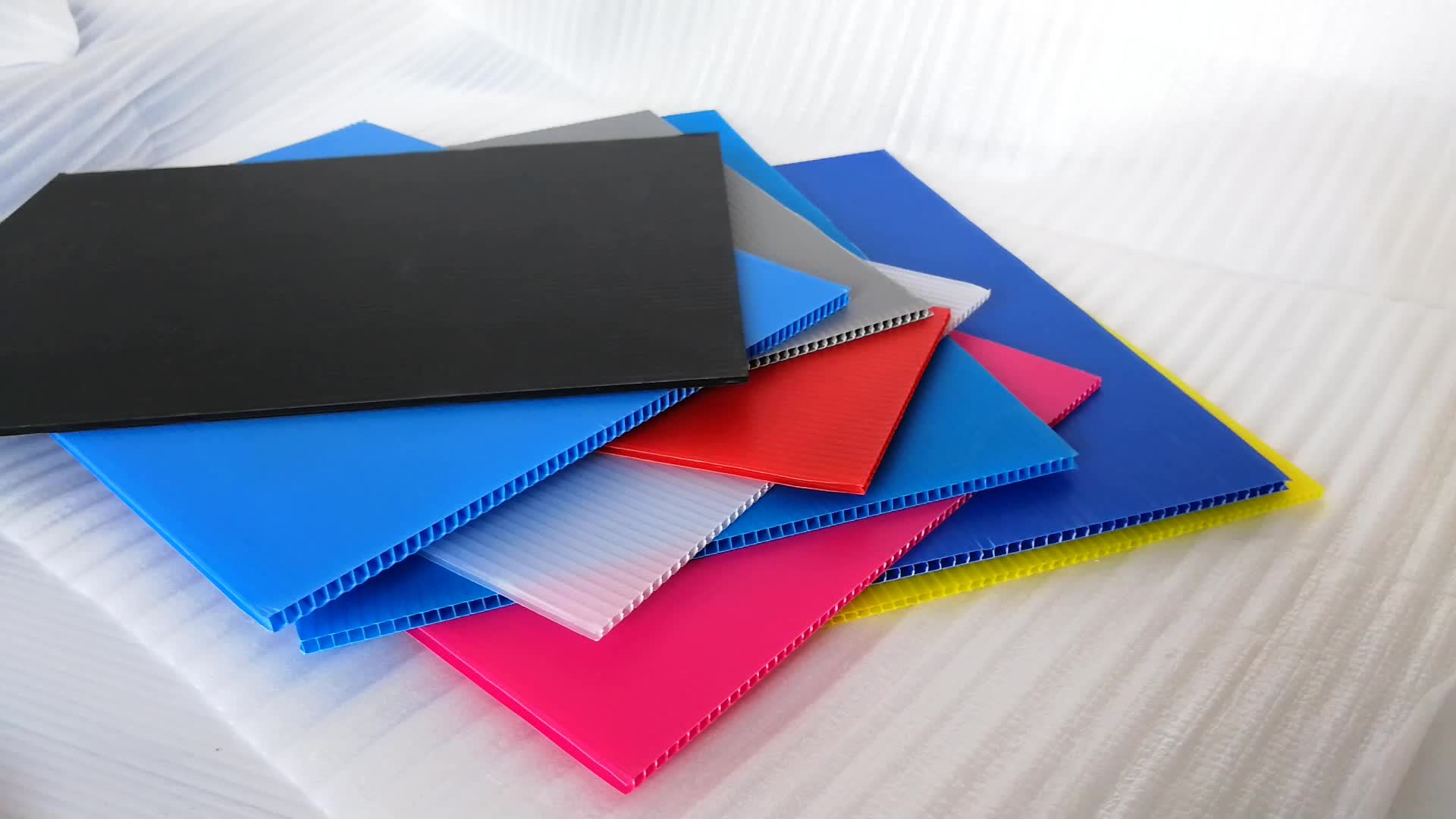

Листовий поліпропілен. Для ЧПУ-обробки широко використовується поліпропілен у вигляді листів та плит різної товщини.

Листовий PP зручний для виготовлення плоских і об’ємно-фрезерованих деталей. На одній заготовці можна розташовувати декілька однакових або різних виробів, оптимізуючи використання матеріалу.

З листового поліпропілену виготовляють:

• пластини;
• фланці;
• кришки;
• перегородки;
• прокладки;
• опорні елементи;
• напрямні;
• технологічні вставки;
• корпусні деталі;
• деталі фільтраційного обладнання;
• комплектуючі технологічних ліній;
• нестандартні деталі за кресленнями.

Фрезерування поліпропілену

Фрезерування поліпропілену на ЧПУ. Одним із основних способів обробки поліпропілену в Компанії Frezer & Lazer є фрезерування на верстатах з ЧПУ.

Технологія дозволяє виготовляти деталі відповідно до цифрового креслення та виконувати значно складнішу геометрію, ніж при звичайному прямолінійному розкрої матеріалу.

На ЧПУ ми можемо виконувати:

• розкрій листового поліпропілену;
• контурне фрезерування;
• внутрішні контури;
• круглі та фігурні отвори;
• пази;
• кишені;
• вибірки різної глибини;
• посадкові місця;
• фаски;
• технологічні отвори;
• складні фігурні деталі;
• серійне виготовлення однакових виробів.

Фрезерування особливо актуальне для деталей промислового призначення, де недостатньо просто вирізати зовнішній контур.

Особливості фрезерування поліпропілену. Поліпропілен добре піддається механічній обробці, але через властивості термопласту необхідно правильно підбирати режими фрезерування.

Під час обробки важливо контролювати нагрівання матеріалу. Надмірне тепло в зоні різання може призводити до розм’якшення полімеру, погіршення якості поверхні та утворення небажаної стружки.

При фрезеруванні PP необхідно враховувати:

• марку поліпропілену;
• товщину заготовки;
• геометрію деталі;
• діаметр та тип фрези;
• швидкість обертання інструменту;
• швидкість подачі;
• спосіб закріплення листа;
• глибину обробки;
• необхідну якість кромки;
• допуски готової деталі.

Правильно підібраний інструмент та режими різання дозволяють отримувати чисту кромку та стабільну геометрію деталей.

Деталі та застосування

Що виготовляють із поліпропілену на ЧПУ. Поліпропілен широко використовується як конструкційний матеріал для виготовлення деталей промислового та технологічного обладнання. Фрезерування на ЧПУ дозволяє отримувати з листів і плит PP готові деталі зі складною геометрією.

Компанія Frezer & Lazer виготовляє деталі з поліпропілену за кресленнями та файлами замовника.

З поліпропілену на ЧПУ можна виготовляти:

• пластини;
• фланці;
• кришки;
• перегородки;
• напрямні;
• опорні елементи;
• кільця;
• шайби;
• прокладки;
• вставки;
• технологічні панелі;
• деталі фільтраційного обладнання;
• елементи ємностей;
• комплектуючі технологічних ліній;
• деталі вентиляційного обладнання;
• корпусні елементи;
• нестандартні деталі за кресленнями.

Пластини з поліпропілену. Одним із поширених напрямків ЧПУ-обробки поліпропілену є виготовлення пластин різного призначення.

Це можуть бути прості прямокутні елементи або складні деталі з великою кількістю технологічних елементів.

На ЧПУ можна виготовляти поліпропіленові пластини:

• з круглими та фігурними отворами;
• з монтажними пазами;
• з внутрішніми контурами;
• з кишенями;
• з вибірками різної глибини;
• з посадковими місцями;
• зі складним зовнішнім контуром;
• з фасками;
• з різною глибиною обробки окремих ділянок.

Такі пластини можуть використовуватися як конструкційні елементи, перегородки, кришки, основи, робочі поверхні та комплектуючі промислового обладнання.

Пластини для фільтр-пресів. Окремий напрямок застосування поліпропілену — виготовлення пластин для фільтраційного обладнання та фільтр-пресів.

Такі деталі мають складну геометрію та можуть містити фільтраційні камери, канали, отвори, пази, посадкові поверхні та інші конструктивні елементи.

Для їх виготовлення особливо важлива можливість виконувати об’ємне фрезерування плитного матеріалу на задану глибину.

Залежно від конструкції обладнання пластини можуть виготовлятися з PP-H, PP-C або іншої марки поліпропілену, передбаченої виробником обладнання.

При виготовленні таких деталей необхідно враховувати:

• робочий тиск;
• температуру;
• хімічний склад середовища;
• товщину плити;
• геометрію фільтраційної камери;
• розташування каналів;
• необхідні допуски;
• вимоги до конкретного фільтр-преса.

Компанія Frezer & Lazer може виконувати ЧПУ-фрезерування поліпропіленових плит відповідно до технічного креслення замовника.

Фланці з поліпропілену. Поліпропіленові фланці використовуються у трубопровідних системах, вентиляції, ємнісному та іншому технологічному обладнанні.

Фрезерування на ЧПУ дозволяє виготовляти фланці різних розмірів та конфігурацій.

Можливе виготовлення:

• круглих фланців;
• прямокутних фланців;
• фланців з монтажними отворами;
• перехідних фланців;
• нестандартних фланців;
• фланцевих пластин;
• деталей за індивідуальними кресленнями.

При виготовленні нестандартного фланця його геометрія може бути адаптована під конкретний вузол або обладнання.

Перегородки та внутрішні елементи ємностей. Завдяки низькому водопоглинанню та хімічній стійкості листовий PP широко використовується при виробництві технологічних ємностей.

На ЧПУ можна виготовляти:

• внутрішні перегородки;
• технологічні пластини;
• кришки;
• ребра;
• опорні елементи;
• фігурні вставки;
• монтажні пластини;
• елементи з отворами для трубопроводів та обладнання.

Фрезерування дозволяє точно сформувати контур деталі перед подальшим складанням або зварюванням поліпропіленової конструкції.

Кришки та корпусні деталі. З поліпропілену можна виготовляти різноманітні кришки та корпусні елементи для технологічного обладнання.

ЧПУ дозволяє виконувати в одній деталі монтажні отвори, вирізи під трубопроводи, пази, вентиляційні отвори та інші конструктивні елементи.

Це особливо зручно при виробництві нестандартного обладнання, коли готових серійних комплектуючих необхідного розміру не існує.

Напрямні та опорні деталі. Поліпропілен може застосовуватися для виготовлення напрямних, опорних та допоміжних елементів різноманітних механізмів.

• напрямні планки;
• опорні пластини;
• дистанційні елементи;
• монтажні блоки;
• вставки;
• фіксатори;
• технологічні упори.

Однак для сильно навантажених вузлів необхідно порівнювати PP з іншими конструкційними пластиками, наприклад PE-500, PE-1000 або капролоном. Вибір матеріалу залежить від навантаження, тертя, температури та інших умов експлуатації.

Деталі для хімічного обладнання. Хімічна стійкість поліпропілену є однією з основних причин його широкого використання у промисловості.

З PP виготовляють різноманітні компоненти обладнання:

• пластини;
• перегородки;
• фланці;
• кришки;
• вставки;
• опори;
• корпусні елементи;
• деталі ємностей;
• комплектуючі технологічних установок.

При роботі з конкретним хімічним середовищем необхідно перевіряти сумісність обраної марки поліпропілену з речовиною та температурою експлуатації.

Деталі для систем водоочищення та водопідготовки. Поліпропілен широко використовується у системах, які працюють із водою та технологічними рідинами.

З листового PP можна виготовляти:

• перегородки;
• пластини;
• фланці;
• опори;
• кришки;
• розподільні елементи;
• монтажні панелі;
• деталі фільтраційних систем.

Низьке водопоглинання дозволяє використовувати поліпропілен у постійному контакті з водою за умови відповідності інших характеристик матеріалу умовам експлуатації.

Поліпропілен для харчового обладнання. Поліпропілен також використовується у виробництві обладнання для харчової промисловості.

З нього можуть виготовлятися технологічні пластини, напрямні, перегородки, кришки, робочі елементи та інші комплектуючі.

Якщо деталь безпосередньо контактує з харчовими продуктами, необхідно використовувати поліпропілен відповідної марки, призначений для такого застосування, та враховувати вимоги до конкретного виробництва.

Деталі вентиляційних систем. Листовий поліпропілен використовується при виготовленні промислової вентиляції, особливо в умовах підвищеної вологості або впливу хімічно активних середовищ.

• фланці;
• монтажні пластини;
• перехідні елементи;
• кришки;
• перегородки;
• деталі корпусів;
• елементи нестандартної конфігурації.

Точний розкрій спрощує подальше складання та зварювання конструкцій із листового поліпропілену.

Нестандартні деталі з поліпропілену за кресленнями. Одна з головних переваг ЧПУ-фрезерування — можливість виготовляти деталі, яких немає у стандартному продажу.

Це актуально при:

• виробництві нового обладнання;
• ремонті промислових машин;
• модернізації технологічних ліній;
• заміні зношених комплектуючих;
• виготовленні дослідних зразків;
• запуску нового серійного виробу.

Геометрія деталі створюється відповідно до технічної документації замовника, тому можна виготовляти вироби практично будь-якої форми в межах технологічних можливостей обладнання та самого матеріалу.

Виготовлення та розрахунок

Серійне виготовлення деталей з поліпропілену. ЧПУ-фрезерування добре підходить для серійного виробництва деталей з PP.

Після підготовки керуючої програми можна повторювати однакову геометрію виробів у всій партії.

Серійно можна виготовляти:

• пластини;
• фланці;
• прокладки;
• шайби;
• кільця;
• напрямні;
• перегородки;
• кришки;
• вставки;
• комплектуючі промислового обладнання.

При розкрої декількох деталей на одному листі можна оптимізувати їх розташування для більш раціонального використання матеріалу.

Виготовлення деталей з матеріалу замовника. За попереднім погодженням можливе фрезерування поліпропілену, наданого замовником.

Перед початком роботи необхідно знати:

• марку поліпропілену;
• товщину матеріалу;
• довжину та ширину заготовки;
• кількість деталей;
• геометрію виробу;
• необхідну глибину обробки;
• допуски на критичні розміри;
• особливі вимоги до готової деталі.

Особливо важливо правильно вказати марку матеріалу для деталей, які працюватимуть при підвищеній температурі, тиску або контактуватимуть з хімічними речовинами.

Які файли потрібні для виготовлення деталей. Для попереднього розрахунку бажано надати готове креслення або цифровий файл деталі.

Для плоскої геометрії зручно використовувати:

• DXF;
• DWG;
• CDR;
• AI;
• SVG;
• PDF.

Якщо деталь має складні кишені, ступінчасті вибірки, фаски, різну глибину фрезерування або інші об’ємні елементи, необхідно надати технічне креслення із зазначенням відповідних розмірів або 3D-модель.

Разом із файлом бажано вказати:

• марку поліпропілену;
• товщину заготовки;
• кількість деталей;
• необхідні допуски;
• глибину пазів та вибірок;
• особливі вимоги до виробу.

На основі цих даних можна оцінити витрату матеріалу, складність механічної обробки та час виготовлення замовлення.

На що звернути увагу при замовленні деталей з поліпропілену. Для правильного розрахунку та виготовлення деталі бажано надати максимально повну технічну інформацію.

Необхідно вказати:

• марку поліпропілену;
• товщину матеріалу;
• габаритні розміри деталі;
• кількість виробів;
• необхідні допуски;
• діаметри отворів;
• глибину пазів;
• глибину кишень та вибірок;
• вимоги до фасок;
• особливі вимоги до готової деталі.

Якщо виріб працюватиме під тиском, при підвищеній температурі або контактуватиме з агресивними речовинами, цю інформацію також необхідно враховувати при виборі матеріалу.

Як замовити

Компанія Frezer & Lazer виконує фрезерування поліпропілену на ЧПУ та виготовлення деталей за кресленнями.
