Гума — фрезерування, різання та виготовлення деталей на ЧПУ



Компанія Frezer & Lazer виконує професійне фрезерування та різання гуми на ЧПУ, а також лазерну різку окремих видів гумових матеріалів. Виготовляємо прокладки, ущільнення, кільця, накладки, амортизувальні елементи та інші технічні деталі з листової гуми й гумових техпластин за кресленнями та індивідуальними розмірами.

Працюємо з різними видами технічної гуми: МБС, ТМКЩ, NBR, EPDM та іншими гумовими матеріалами. Спосіб обробки підбираємо залежно від складу, товщини й твердості матеріалу, геометрії деталі та вимог до готового виробу. Для багатьох завдань оптимальним способом є саме фрезерування гуми на ЧПУ, оскільки воно дозволяє отримувати складні контури, отвори та інші елементи без термічного впливу на матеріал.

Виконуємо одиничні замовлення та серійне виготовлення гумових деталей на замовлення з доставкою готової продукції по Україні.

Що таке технічна гума?



Технічна гума — це група еластичних матеріалів на основі каучуків та спеціальних добавок, які використовуються для виготовлення ущільнювальних, захисних, амортизувальних та інших деталей промислового призначення.

Гума відрізняється еластичністю, здатністю до деформації та відновлення форми, стійкістю до вібрацій і механічних навантажень. Залежно від складу матеріал може мати підвищену стійкість до мастил, пального, води, атмосферного впливу, температури та інших робочих середовищ.

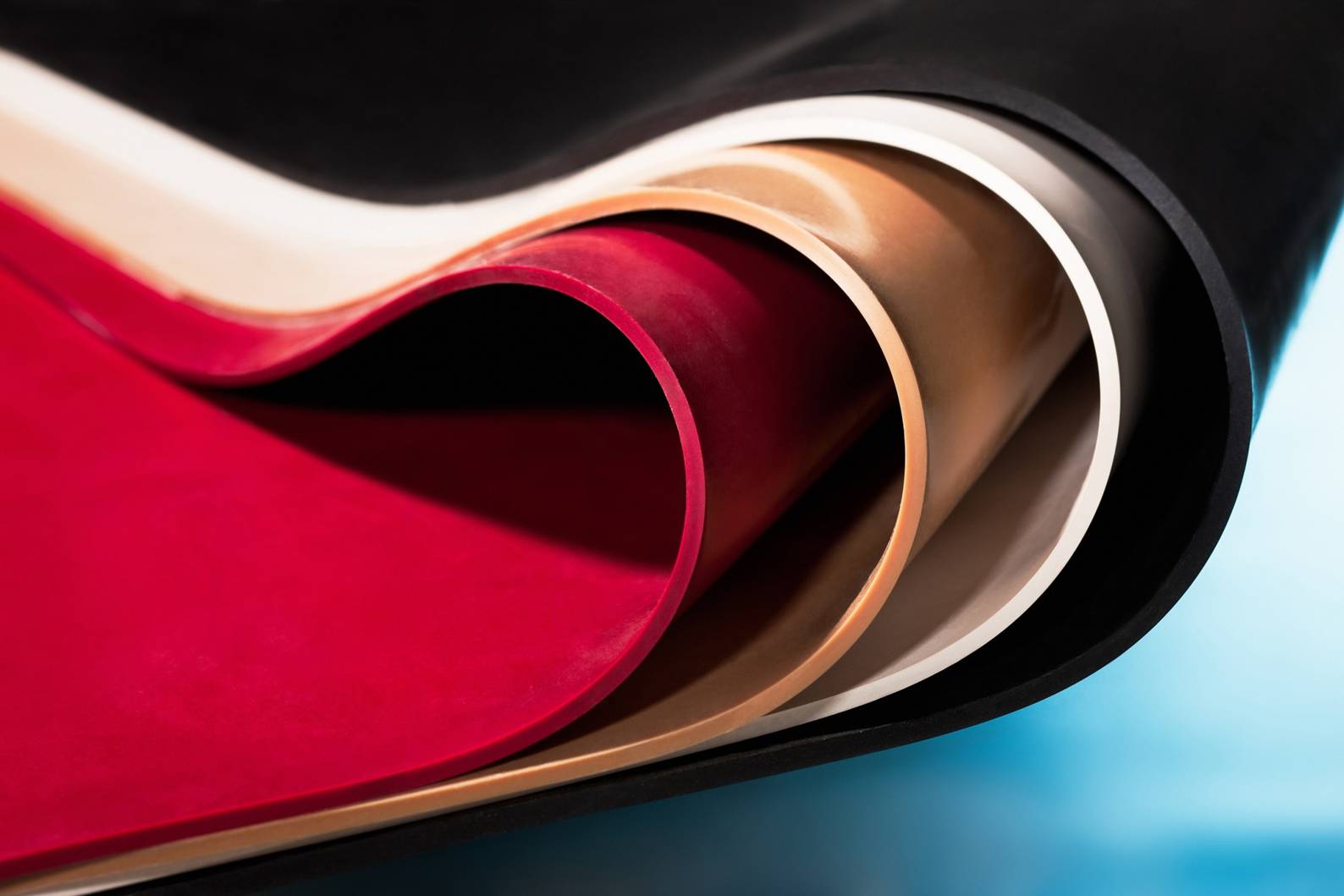

Одним із найпоширеніших форматів постачання є гумова техпластина — листовий матеріал різної товщини, з якого можна вирізати прокладки, кільця, ущільнення, накладки та інші плоскі технічні деталі.

Для виготовлення виробів важливо правильно підібрати не тільки товщину гуми, але й її тип. Матеріал, який добре працює з водою, не обов’язково підходить для постійного контакту з мастилами або паливом. Тому при замовленні технічних деталей бажано вказувати умови їх майбутньої експлуатації.

Які види гуми ми обробляємо?



Можливість фрезерування або різання визначається індивідуально залежно від характеристик конкретного матеріалу. Серед поширених видів технічної гуми можна виділити:

Гума МБС



МБС — маслобензостійка гума, призначена для експлуатації в умовах контакту з мастилами, паливом та іншими середовищами відповідно до характеристик конкретної марки техпластини.

З МБС виготовляють:

• прокладки;
• ущільнення;
• кільця;
• технічні накладки;
• амортизувальні елементи;
• деталі промислового обладнання;
• елементи машин та механізмів.

Виготовлення прокладок з МБС особливо актуальне для машинобудування, ремонту обладнання, сільськогосподарської та іншої техніки.

Гума ТМКЩ



ТМКЩ — тепломорозокислотолугостійка технічна гума. Це поширений матеріал загальнотехнічного призначення.

Техпластина ТМКЩ використовується для виготовлення:

• гумових прокладок;
• ущільнювальних кілець;
• фланцевих прокладок;
• амортизаторів;
• накладок;
• захисних елементів;
• інших технічних деталей.

Конкретну придатність ТМКЩ для води, повітря, розчинів кислот, лугів та інших середовищ потрібно визначати за характеристиками обраної марки матеріалу.

NBR

NBR (нітрильний каучук) широко застосовується для виготовлення технічних деталей, від яких потрібна стійкість до мастил та низки нафтопродуктів.

З NBR можуть виготовлятися прокладки, ущільнення, кільця та інші елементи для промислового й технічного обладнання.

EPDM

EPDM застосовується там, де важлива стійкість до атмосферних умов, води, озону та ультрафіолетового випромінювання.

Матеріал використовується для виготовлення ущільнень, прокладок, захисних елементів та деталей, які можуть експлуатуватися на відкритому повітрі.

Інші види гуми

Можливе виготовлення деталей і з інших видів листової технічної гуми. Перед запуском нового або специфічного матеріалу в роботу ми оцінюємо можливість його механічної чи лазерної обробки.

Які технології обробки гуми ми використовуємо?



Для обробки гуми немає одного універсального способу. Технологія залежить від характеристик матеріалу, його товщини, твердості, необхідної геометрії та вимог до готової деталі.

У Компанії Frezer & Lazer застосовуються фрезерування гуми на ЧПУ та лазерна різка відповідних видів гуми.

Фрезерування гуми на ЧПУ



Для багатьох наших завдань фрезерування є основним та найбільш практичним способом обробки гуми.

Фрезерний верстат з ЧПУ дозволяє точно переміщувати ріжучий інструмент відповідно до цифрового креслення та виготовляти деталі складної конфігурації.

За допомогою фрезерування можна виконувати:

• зовнішній контур деталі;
• внутрішні контури;
• круглі та фігурні отвори;
• пази;
• вирізи;
• складні геометричні форми;
• повторювані серійні деталі.

Однією з важливих переваг фрезерування технічної гуми є відсутність термічного впливу лазерного променя на край матеріалу. Це може бути особливо важливо для гум, які при нагріванні оплавляються, обвуглюються, утворюють небажаний запах або іншим чином змінюють властивості краю.

Фрезерування добре підходить для виготовлення прокладок з гуми, технічних ущільнень, кілець, накладок та нестандартних гумових деталей.

Лазерна різка гуми



Для матеріалів, які технологічно придатні до лазерної обробки, може застосовуватися лазерна різка гуми на ЧПУ.

Лазер дозволяє швидко вирізати складні плоскі контури, невеликі отвори та велику кількість однакових деталей без використання механічного ріжучого інструменту.

Однак не кожен вид гуми доцільно або безпечно обробляти лазером. Можливість лазерного різання визначається за складом конкретного матеріалу та його технічною документацією. Якщо склад матеріалу невідомий або він не підходить для лазерної обробки, ми розглядаємо механічне фрезерування на ЧПУ.

Як обрати правильну технологію обробки гуми?



Вибір між фрезеруванням і лазерною різкою гуми залежить насамперед від самого матеріалу.

Фрезерування на ЧПУ доцільно обирати, якщо:

• гума погано піддається лазерному різанню;
• потрібно уникнути термічного впливу;
• матеріал має значну товщину;
• необхідно отримати якісний механічно оброблений край;
• деталь має складну геометрію;
• потрібно виконати отвори, пази або фігурні контури;
• необхідно виготовити серію однакових деталей.

Лазерне різання може бути доцільним, якщо:

• конкретний тип гуми придатний до лазерної обробки;
• матеріал має відповідну товщину;
• необхідно швидко виготовити плоскі деталі;
• потрібні складні внутрішні та зовнішні контури;
• необхідно виготовити серійну партію.

Якщо замовник не знає, який спосіб краще підійде для його матеріалу, спеціалісти Компанії Frezer & Lazer допоможуть визначити оптимальну технологію залежно від типу гуми, товщини, креслення та необхідної кількості деталей.

Що можна виготовити з гуми?



Фрезерне та лазерне обладнання з ЧПУ дозволяє виготовляти широкий спектр плоских гумових деталей технічного та промислового призначення.

Ми можемо виготовляти:

• гумові прокладки на замовлення;
• прокладки з техпластини;
• прокладки МБС;
• прокладки ТМКЩ;
• фланцеві прокладки;
• гумові кільця;
• ущільнювальні елементи;
• гумові ущільнення;
• амортизувальні прокладки;
• антивібраційні елементи;
• захисні накладки;
• підкладки;
• вставки;
• демпферні елементи;
• технічні пластини;
• гумові деталі з отворами;
• деталі складної конфігурації;
• нестандартні гумові деталі;
• комплектуючі для машин та обладнання;
• деталі за індивідуальними кресленнями.

Особливо затребуване виготовлення гумових прокладок за кресленням, коли стандартної деталі немає у продажу, потрібні нестандартні розміри або необхідно виготовити серію однакових деталей для виробництва чи ремонту обладнання.

За цифровим макетом можна повторно виготовляти однакові деталі без необхідності щоразу виконувати розмітку вручну. Це робить різання та фрезерування гуми на ЧПУ зручним рішенням як для разових замовлень, так і для серійного виробництва.

Де застосовуються деталі з технічної гуми?



Технічна гума широко використовується у промисловості завдяки еластичності, здатності до ущільнення, амортизації та поглинання вібрацій. Залежно від марки гуми готові деталі можуть працювати в контакті з водою, повітрям, мастилами, паливом та іншими робочими середовищами.

Фрезерування та різання гуми на ЧПУ дозволяє виготовляти нестандартні комплектуючі для ремонту, модернізації та серійного виробництва обладнання.

Деталі з гуми застосовуються у:

• машинобудуванні;
• промисловому обладнанні;
• сільськогосподарській техніці;
• конвеєрному обладнанні;
• насосах і насосних станціях;
• вентиляційних системах;
• трубопроводах;
• автомобільній техніці;
• виробничих лініях;
• пакувальному обладнанні;
• будівельній техніці;
• харчовому обладнанні при використанні відповідних матеріалів;
• комунальному господарстві;
• ремонтних підприємствах.

Окремий напрямок — виготовлення гумових деталей для ремонту обладнання, коли оригінальну прокладку, ущільнення або іншу комплектуючу вже неможливо придбати чи стандартний виріб не відповідає необхідним розмірам.

У таких випадках деталь можна виготовити за кресленням або наданими замовником розмірами.

Переваги технічної гуми



Технічна гума має властивості, завдяки яким вона використовується в багатьох механізмах та обладнанні.

До основних переваг належать:

Еластичність

Гума здатна деформуватися під навантаженням і частково або повністю відновлювати початкову форму після його зняття. Це робить матеріал зручним для виготовлення ущільнень, прокладок та амортизувальних деталей.

Герметизація

Гумові прокладки допомагають компенсувати невеликі нерівності між поверхнями та забезпечувати герметичність з’єднань.

Саме тому прокладки з техпластини широко використовуються у фланцевих з’єднаннях, корпусах обладнання, кришках, трубопроводах та інших вузлах.

Поглинання вібрацій

Гума добре поглинає удари та вібрації, тому з неї виготовляють амортизувальні прокладки, демпфери, підкладки та захисні елементи.

Широкий вибір матеріалів

Існує велика кількість гумових сумішей з різними характеристиками.

Залежно від умов експлуатації можна підібрати матеріал із необхідною стійкістю до мастил, води, атмосферних умов, температурних навантажень та інших факторів.

Різноманітність товщин

Технічна гума та гумова техпластина випускаються в різних товщинах, що дозволяє підбирати матеріал відповідно до конструкції конкретного вузла.

Можливість механічної обробки

Багато видів листової гуми можна обробляти на фрезерних верстатах з ЧПУ. Це дозволяє виготовляти нестандартні деталі без необхідності використання штампів або прес-форм.

Переваги фрезерування гуми на ЧПУ



Для багатьох видів технічної гуми саме фрезерування на ЧПУ є оптимальним способом виготовлення деталей.

На відміну від ручного вирізання, верстат працює відповідно до цифрового креслення, завдяки чому можна точно відтворювати задану геометрію та виготовляти серії однакових деталей.

Висока точність



Фрезерний верстат переміщує інструмент за заданою траєкторією. Це дозволяє точно формувати зовнішній контур, внутрішні отвори, пази та інші елементи деталі.

Фактична точність залежить від типу, твердості й товщини гуми, способу її фіксації, геометрії деталі та інших технологічних параметрів.

Відсутність термічного впливу



При механічному фрезеруванні матеріал не піддається такому термічному впливу, як під час лазерного різання.

Це важлива перевага для гумових матеріалів, які можуть змінювати властивості, оплавлятися або обвуглюватися під дією високої температури.

Складна геометрія



ЧПУ дозволяє виготовляти не тільки прості круглі або прямокутні прокладки.

Можна виконувати:

• складні зовнішні контури;
• внутрішні вирізи;
• отвори різного діаметра;
• фігурні отвори;
• пази;
• технологічні вирізи;
• нестандартну геометрію.

Це особливо важливо при виготовленні гумових прокладок за кресленням для конкретного обладнання.

Повторюваність деталей



Після підготовки цифрового макета можна виготовити необхідну кількість однакових деталей.

Це робить фрезерування гуми на ЧПУ зручним для серійного виробництва прокладок, ущільнень, кілець та інших комплектуючих.

Не потрібна прес-форма



Для виготовлення багатьох плоских деталей на ЧПУ не потрібно попередньо виготовляти окрему прес-форму або штамп.

Це особливо вигідно при:

• виготовленні невеликих партій;
• виробництві нестандартних деталей;
• тестуванні нових виробів;
• ремонті обладнання;
• виготовленні запасних частин;
• частій зміні конструкції деталі.

Якщо необхідно змінити геометрію виробу, у багатьох випадках достатньо відкоригувати цифровий макет.

Виготовлення гумових прокладок на замовлення



Одним із основних напрямків обробки технічної гуми є виготовлення гумових прокладок на замовлення.

Прокладки можуть мати просту або складну геометрію, внутрішні отвори, пази та інші конструктивні елементи.

Компанія Frezer & Lazer виготовляє прокладки з листової гуми та техпластини відповідно до креслень і розмірів замовника.

Можливе виготовлення:

• прокладок МБС;
• прокладок ТМКЩ;
• фланцевих прокладок;
• круглих прокладок;
• прямокутних прокладок;
• прокладок з отворами;
• гумових кілець;
• ущільнювальних елементів;
• прокладок складної форми;
• нестандартних прокладок;
• серійних партій деталей.

При виборі матеріалу потрібно враховувати не тільки форму та товщину прокладки, але й умови її експлуатації.

Як правильно вибрати гуму для виготовлення деталі?



Правильний вибір матеріалу безпосередньо впливає на строк служби готової деталі.

Не варто вибирати техпластину тільки за товщиною або зовнішнім виглядом. Різні марки гуми можуть суттєво відрізнятися за властивостями.

Перед замовленням бажано визначити декілька основних параметрів.

Робоче середовище



Необхідно знати, з чим контактуватиме деталь:

• вода;
• повітря;
• мастило;
• бензин;
• дизельне пальне;
• технічні рідини;
• слабкі розчини кислот або лугів;
• харчові продукти;
• інші речовини.

Наприклад, для контакту з мастилами та нафтопродуктами часто використовують відповідні марки МБС або NBR, тоді як для інших умов може бути доцільним використання ТМКЩ, EPDM чи спеціальних видів гуми.

Температура експлуатації



Необхідно враховувати мінімальну та максимальну температуру, при якій працюватиме деталь.

Різні гумові суміші мають різний допустимий температурний діапазон.

Твердість гуми



Твердість впливає на поведінку матеріалу під навантаженням та можливість його механічної обробки.

М’яка гума сильніше деформується, тоді як тверді технічні гуми краще зберігають форму.

Твердість також безпосередньо впливає на технологію фрезерування гуми на ЧПУ.

Товщина матеріалу



Товщину необхідно підбирати відповідно до конструкції вузла та функції деталі.

Для прокладки вона може визначати ступінь стискання та здатність компенсувати нерівності поверхонь.

Механічне навантаження



Потрібно враховувати, чи працюватиме деталь на:

• стискання;
• розтягування;
• тертя;
• вібрацію;
• ударне навантаження.

Ця інформація допомагає правильно підібрати тип матеріалу та конструкцію виробу.

Технічні характеристики гуми



Оскільки поняття «технічна гума» охоплює велику кількість матеріалів, неможливо вказати універсальні характеристики для всіх видів.

При виборі конкретної техпластини потрібно враховувати:

Точні характеристики необхідно перевіряти за технічною документацією виробника конкретної техпластини, оскільки навіть матеріали одного типу можуть мати різний склад і властивості.

Виготовлення деталей з гуми за кресленнями



Для фрезерування та різання гуми на ЧПУ найкраще надати готовий векторний файл або технічне креслення.

Для розрахунку замовлення бажано вказати:

• габаритні розміри деталі;
• товщину;
• тип гуми;
• діаметри отворів;
• міжцентрові відстані;
• кількість деталей;
• необхідні допуски;
• умови експлуатації.

Для роботи можуть використовуватися файли у форматах:

• DXF;
• DWG;
• CDR;
• AI;
• SVG;
• PDF.

Якщо готового макета немає, можна надати ескіз або основні розміри деталі, після чого ми визначимо можливість підготовки файлу для виробництва.

Особливо важливо вказувати необхідні допуски. Гума є еластичним матеріалом, тому вимоги до точності повинні враховувати її здатність деформуватися під час фіксації, механічної обробки та подальшого використання.

Чому обирають Компанію Frezer & Lazer?



Компанія Frezer & Lazer виконує професійне фрезерування, різання та виготовлення деталей з технічної гуми на ЧПУ. Працюємо з підприємствами, виробниками обладнання, ремонтними організаціями, агропідприємствами, майстернями та приватними замовниками.

Ми можемо виготовляти як прості гумові прокладки та кільця, так і нестандартні деталі складної конфігурації за кресленнями замовника.

Наші переваги:

• сучасні фрезерні верстати з ЧПУ;
• можливість механічного різання гуми без термічного впливу;
• робота з різними видами технічної гуми;
• фрезерування МБС, ТМКЩ та інших гумових матеріалів;
• виготовлення деталей складної геометрії;
• точне розташування отворів та внутрішніх контурів;
• робота за кресленнями замовника;
• допомога з підготовкою макета;
• оптимізація розкрою матеріалу;
• виготовлення нестандартних деталей;
• одиничне та серійне виробництво;
• повторюваність деталей у партії;
• контроль якості;
• доставка готових виробів по Україні.

Для кожного замовлення ми підбираємо технологію обробки відповідно до типу гуми, її товщини, твердості, геометрії виробу та необхідної кількості деталей.

Вимоги до макетів для різання та фрезерування гуми



Для виготовлення деталей на ЧПУ бажано надати готовий векторний файл або технічне креслення.

Ми працюємо з форматами:

• CDR;
• AI;
• DXF;
• DWG;
• SVG;
• PDF.

У кресленні бажано вказати:

• зовнішні розміри деталі;
• товщину матеріалу;
• діаметри отворів;
• міжцентрові відстані;
• пази та внутрішні контури;
• необхідні допуски;
• тип або марку гуми;
• кількість деталей.

Якщо готового креслення немає, можна надати ескіз, фотографію або основні розміри. Можливість підготовки макета за зразком узгоджується залежно від складності деталі.

Для технічних прокладок також бажано повідомити умови експлуатації: робоче середовище, температуру, наявність контакту з мастилами, паливом, водою, хімічними речовинами та інші важливі параметри.

Це допоможе правильно визначити вимоги до матеріалу.

FAQ — часті запитання про обробку гуми



Чи можна фрезерувати гуму на ЧПУ?

Так. Фрезерування гуми на ЧПУ є одним зі способів виготовлення плоских технічних деталей. Для багатьох видів гуми механічна обробка є кращим рішенням, оскільки дозволяє уникнути термічного впливу на матеріал.

Що краще — фрезерування чи лазерна різка гуми?

Це залежить від конкретного матеріалу, його товщини, твердості та геометрії виробу. Для багатьох наших завдань ми віддаємо перевагу фрезеруванню. Лазерне різання використовуємо для тих матеріалів, склад і характеристики яких дозволяють безпечно та якісно застосовувати цю технологію.

Чи можна фрезерувати м’яку гуму?

Можливість фрезерування залежить від твердості, товщини та еластичності матеріалу. Дуже м’яка гума може деформуватися під час різання, тому перед виробництвом необхідно оцінити конкретний матеріал і геометрію деталі.

Чи можна виготовити прокладку за кресленням?

Так. Ми виготовляємо гумові прокладки за кресленнями та індивідуальними розмірами. Можна виконати зовнішній контур, внутрішні отвори, пази, вирізи та інші елементи.

Чи виготовляєте прокладки з МБС?

Так. Можливе виготовлення прокладок з техпластини МБС різних форм і розмірів. Конкретну марку матеріалу необхідно підбирати відповідно до умов експлуатації.

Чи виготовляєте прокладки з ТМКЩ?

Так. З техпластини ТМКЩ можна виготовляти прокладки, кільця, ущільнювальні, амортизувальні та інші плоскі технічні деталі.

Чи можна зробити деталь за старою прокладкою?

У багатьох випадках так. Найкращий результат можна отримати, якщо є неушкоджений зразок або відомі точні розміри деталі. Для відповідальних вузлів бажано використовувати технічне креслення.

Чи працюєте ви з матеріалом замовника?

Так, можливість обробки матеріалу замовника можна погодити перед запуском у виробництво. Необхідно повідомити тип, марку, товщину та, за можливості, надати технічну документацію на гуму.

Чи можна замовити серійне виготовлення гумових деталей?

Так. ЧПУ особливо зручне для серійного виробництва, оскільки дозволяє багаторазово виготовляти деталі за одним цифровим макетом зі стабільною геометрією.

Чи відправляєте готові гумові деталі по Україні?

Так. Готові замовлення відправляємо транспортними компаніями по Україні.

Чому варто обрати технічну гуму?



Технічна гума є хорошим вибором для деталей, від яких потрібні еластичність, ущільнення, амортизація, поглинання вібрацій або захист поверхонь.

Велика кількість різновидів гуми дозволяє підібрати матеріал під конкретне завдання. Для контакту з мастилами та нафтопродуктами можуть використовуватися відповідні марки МБС або NBR, для загальнотехнічних завдань — ТМКЩ, а для зовнішнього застосування часто розглядають EPDM.

При цьому важливо орієнтуватися не лише на назву матеріалу, а на характеристики конкретної марки та документацію виробника.

Ще одна перевага листової технічної гуми — можливість виготовляти нестандартні деталі на ЧПУ без розробки дорогої прес-форми. Це особливо актуально для ремонту обладнання, невеликих і середніх серій, дослідних зразків та деталей за індивідуальними кресленнями.

Замовити фрезерування та різання гуми



Якщо вам потрібне фрезерування гуми на ЧПУ, різання техпластини, виготовлення гумових прокладок, ущільнень, кілець або інших деталей на замовлення, звертайтеся до Компанії Frezer & Lazer.

Для розрахунку надішліть нам креслення або ескіз деталі та вкажіть:

• тип гуми;
• товщину матеріалу;
• необхідну кількість;
• основні розміри;
• вимоги до точності;
• умови експлуатації, якщо вони важливі для підбору матеріалу.

Ми проаналізуємо завдання, визначимо оптимальний спосіб обробки та розрахуємо вартість виготовлення.

Працюємо з одиничними та серійними замовленнями. Виконуємо виготовлення деталей з гуми за кресленнями для підприємств, виробників обладнання, ремонтних організацій та інших замовників з доставкою готової продукції по Україні.
